ACTIVITAT 3: DISSENY I FABRICACIÓ DE PECES

1. Disseny 6 peces per impressió 3D

Vosaltres mateixos prendreu mesures de la paret lateral així com dels components electrònics per tal de poder fer els dissenys coincidents del projecte.

Disseny i impressió 3D de peces diverses

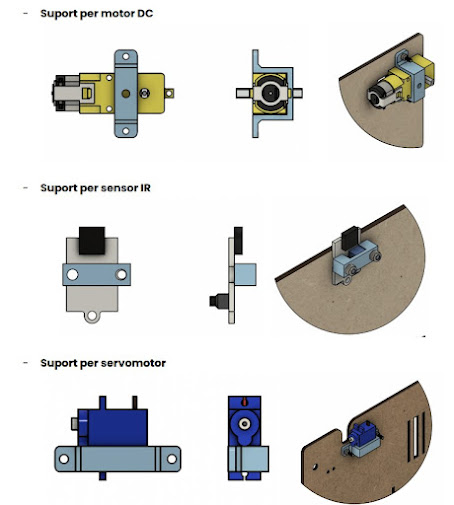

- Suport per motor DC. Peça per subjectar el motor DC encarregat de moure la cinta transportadora perquè quedi fixat a la paret lateral de la màquina classificadora.

- Suport per sensor IR. Peça per subjectar el sensor d’infrarojos encarregat de detectar la presència d’una caixa perquè quedi fixat a la paret lateral de la màquina classificadora.

- Suport per servomotor. Peça per subjectar el servomotor encarregat d’aturar la caixa detectada dins la cinta transportadora perquè quedi fixat a la paret lateral de la màquina classificadora.

- Tensor corretja. Peça per tensar les dues corretges dentades de la cinta transportadora combinant-la amb un eix de fusta de Ø5x30mm.

- Barrera per servomotor. Peça fixada a l’eix d’un servomotor per aturar la caixa detectada dins la cinta transportadora.

- Palanca per servomotor. Peça fixada a l’eix d’un servomotor per desplaçar caixes a un cantó o a un altre segons si són considerades “correctes” o “defectuoses”.
